Инженерные разделы проектируются по своим расчетам, трассам, отметкам и зонам обслуживания. Когда эти решения совмещаются в одном пространстве, могут возникать коллизии — технические противоречия, которые мешают монтажу, обслуживанию или корректной работе систем после запуска.
На стадии проектирования такие противоречия обычно решаются корректировкой трассы, размещения оборудования, отметки или алгоритма работы. На площадке та же проблема уже влияет на сроки, требует переделок, дополнительных согласований и может нарушить последовательность строительно-монтажных работ.
Поэтому проверка инженерных разделов на совместимость должна выполняться до выхода на площадку. Это позволяет заранее выявить спорные места, определить ответственных за корректировки и снизить риск технических конфликтов на этапе реализации.
Какие коллизии встречаются чаще всего
Самые очевидные коллизии — геометрические. Это пересечения трасс, оборудования и строительных конструкций: воздуховод не проходит по высоте, кабельный лоток конфликтует с трубопроводом, инженерное оборудование невозможно разместить в отведенной зоне.
Есть эксплуатационные коллизии. Они проявляются, когда решение можно смонтировать, но сложно обслуживать. Например, нет доступа к запорной арматуре, ревизионному люку, фильтру, шкафу автоматики или батарейному модулю ИБП. Такая ошибка часто обнаруживается уже после запуска, когда регламентные работы становятся неудобными и затратными.
Отдельная группа — функциональные коллизии. Они связаны с расчетами и логикой работы. Например, в помещении увеличивается тепловая нагрузка, но вентиляция и охлаждение остаются в прежней конфигурации. Или новое оборудование требует дополнительного питания, а электрический раздел не учитывает фактическое увеличение нагрузки.
Также встречаются сценарные коллизии между системами безопасности, автоматикой и диспетчеризацией. При пожаре СКУД, СОУЭ, вентиляция, дымоудаление и лифты должны работать согласованно. При слабой увязке один раздел может выполнить свою задачу, но создать конфликт для другого.
Как выявлять коллизии до строительно-монтажных работ
Работа начинается с проверки исходных данных. Для нового строительства важны актуальные архитектурные и конструктивные решения. Для реконструкции дополнительно требуется обследование площадки, потому что архивная документация часто отличается от фактического состояния здания.
Следующий шаг — сведение инженерных разделов. Проектные решения нужно рассматривать вместе: по планам, разрезам, отметкам, техническим помещениям и зонам обслуживания.

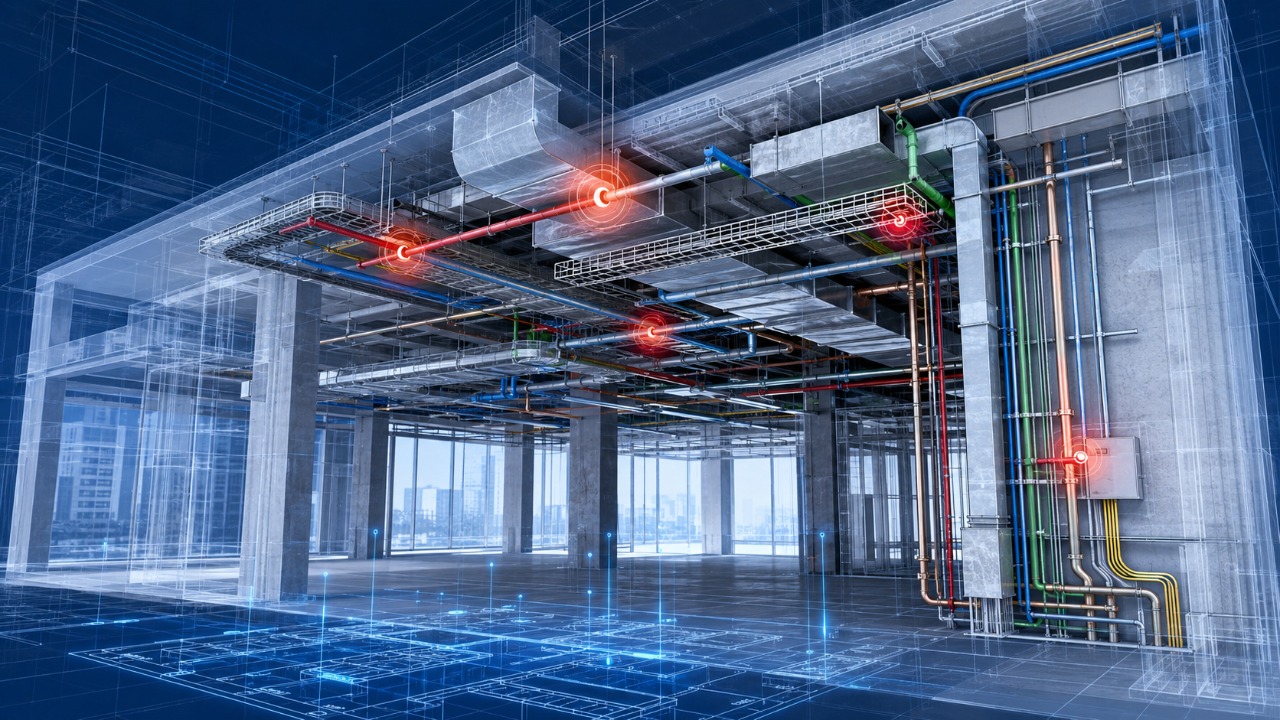

Для крупных и технически насыщенных объектов эффективен BIM-подход. Сводная модель позволяет выявить пересечения между элементами, проверить высоты, зоны доступа, монтажные зазоры и размещение оборудования. При этом автоматическая проверка модели не заменяет инженерный анализ. Программа покажет пересечение, а специалисты должны оценить его критичность и определить корректное решение.
Важна и проверка реализуемости монтажа. Оборудование должно пройти по маршруту доставки, поместиться в техническом помещении, иметь доступ для подключения и обслуживания. Проект может быть корректным на чертеже, но неудобным или невозможным для выполнения на площадке.
Матрица коллизий как инструмент управления
Один из рабочих способов систематизировать выявленные противоречия — матрица коллизий.
Матрица фиксирует каждую коллизию как управляемую задачу. Обычно матрица может включать номер замечания, место выявления, краткое описание, затронутые инженерные направления, уровень приоритета, ответственную сторону, принятое техническое решение и отметку о закрытии. Такой формат помогает не потерять замечания между проектной командой, строительно-монтажными специалистами и поставщиками оборудования.
Главная ценность матрицы — прозрачность. Команда видит, какие вопросы уже решены, какие требуют согласования, а какие могут повлиять на график строительно-монтажных работ. Для генподрядчика это инструмент контроля междисциплинарных стыков и снижения риска переделок на площадке.

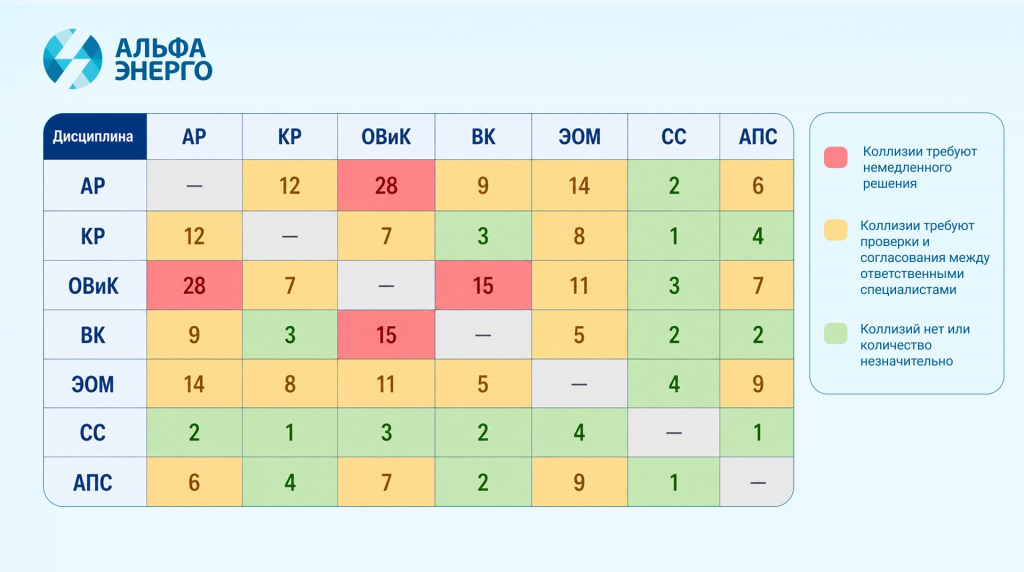

Упрощенный пример матрицы коллизий
Что важно проверять в первую очередь
При подготовке к работам особого внимания требуют технические помещения. В них сосредоточена большая часть инженерного оснащения, а свободное пространство ограничено. Неверное размещение оборудования быстро создает конфликты с соседними коммуникациями и усложняет доступ для обслуживания.
Отдельно проверяются трассы. Кабельные линии, трубопроводы, воздуховоды и слаботочные сети должны быть согласованы по отметкам, проходкам, пожарным требованиям и доступу для обслуживания.
Также нужно оценивать зоны монтажного и сервисного доступа. Оборудование должно быть не только установлено, но и доступно для обслуживания. Если фильтр, клапан, датчик или шкаф невозможно нормально открыть, это будущая эксплуатационная проблема.
Как организовать процесс
Эффективная работа с проектными противоречиями строится по понятной схеме.
Сначала формируется сводная модель или комплект совмещенных планов. Затем специалисты проверяют пересечения, сервисные доступы, технические помещения и сценарии работы. Все выявленные замечания заносятся в матрицу коллизий, после чего по каждой позиции назначается ответственная сторона и фиксируется техническое решение.
Закрытие замечания должно подтверждаться обновленной документацией. Иначе на площадку может уйти старая версия решения, а проблема проявится уже во время монтажа.
Роль единого центра ответственности
Коллизии чаще всего возникают на стыках между участниками проекта. Один подрядчик отвечает за электрику, другой — за вентиляцию, третий — за слаботочные сети, четвертый — за строительную часть. Каждый раздел может быть выполнен корректно отдельно, но конфликтовать с соседними решениями.
АЛЬФА-ЭНЕРГО является строительно-инжиниринговой компанией полного цикла, которая выступает единым центром ответственности за проектирование, строительство и сервис объектов промышленного, гражданского и специального назначения. Генподрядчик видит проект целиком: строительную часть, инженерные разделы, поставки, монтаж, пусконаладку и дальнейшую эксплуатацию. Это позволяет выявлять коллизии заранее и принимать решения с учетом всего объекта.
Заключение
Коллизии между инженерными системами часто приводят к переделкам, задержкам и сложностям в эксплуатации. Чтобы снизить эти риски, до начала строительно-монтажных работ важно проверить исходные данные, совместить проектные решения, провести BIM-координацию, оценить сервисный доступ и зафиксировать замечания в матрице коллизий.
